SJT-WVF5 系列控制柜集成有 iBL6 电梯智能核心系统，可实现完美的电梯逻辑控制和变频器驱动，资源高度共享、集约。

产品特点

◎ 内部结构全部模块化，节省工人配线工时，便于装配、维修更换；

◎ 内部接口板的设计方便现场安装，井道电缆和随行电缆直插连接，省事省力而且避免接线错误；

◎ 内置过压保护模块，现场零线断开时及时切断输入电源，不会由于过压而损坏系统其他模块；

◎ 内置抱闸电源板，直接输出直流控制抱闸，控制效率提升，无高频杂波，抱闸发热量更小，开闸噪声更低；

◎ 内置 DC24V 开关电源，直接为呼梯板、操纵盘板等外围板供电，额定输出电流可达到 5A；

◎ 变压器由于不再为抱闸提供电源，容量大幅减低，体积和重量大大降低，实现控制柜轻量化，柜体体积相比非模块化控制柜下降 66%； ◎ 整柜柜体轻量化设计，免线槽，空开、接触器和卡轨数量最简化。

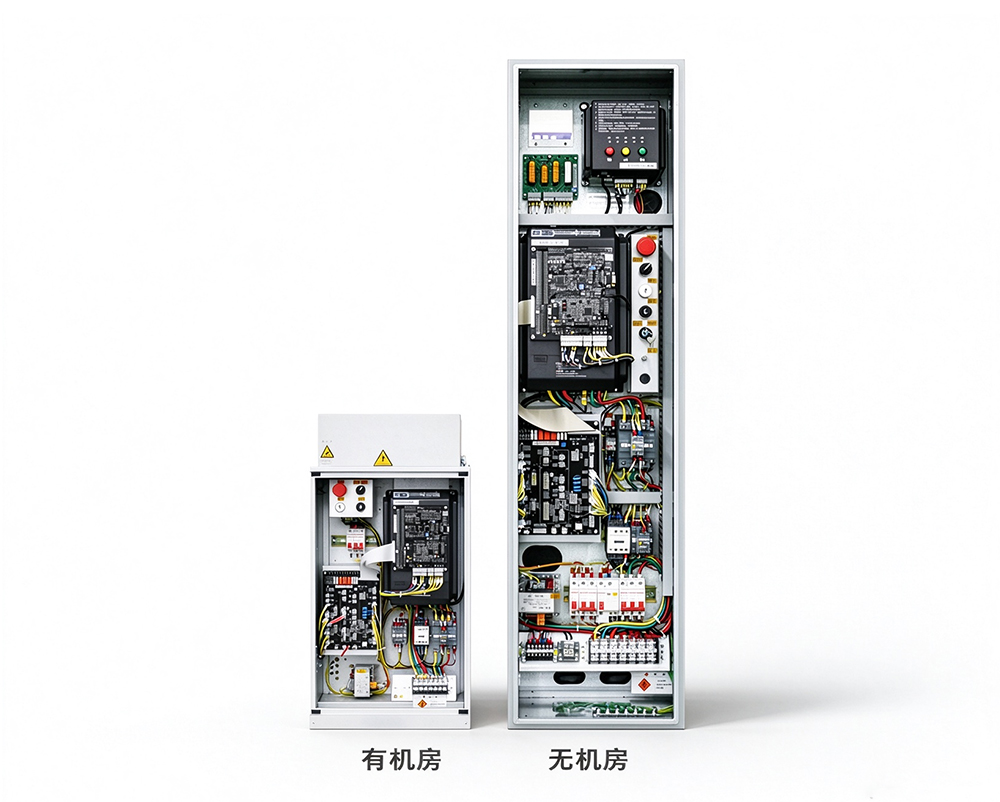

◎ 具备有机房、小机房、无机房等不同样式，可满足客户不同需求；

◎ 设有无线/有线远程监控、小区监控、电梯刷卡智能管理、语音报站及消防联动等接口； ◎ 适用于有齿轮曳引机及无齿轮永磁同步曳引机；

◎ 具备电梯互联网监控模块，可通过在控制柜内安装通讯模块实时采集电梯运行、故障及维保数据，实现对电梯运行状态的实时监控。

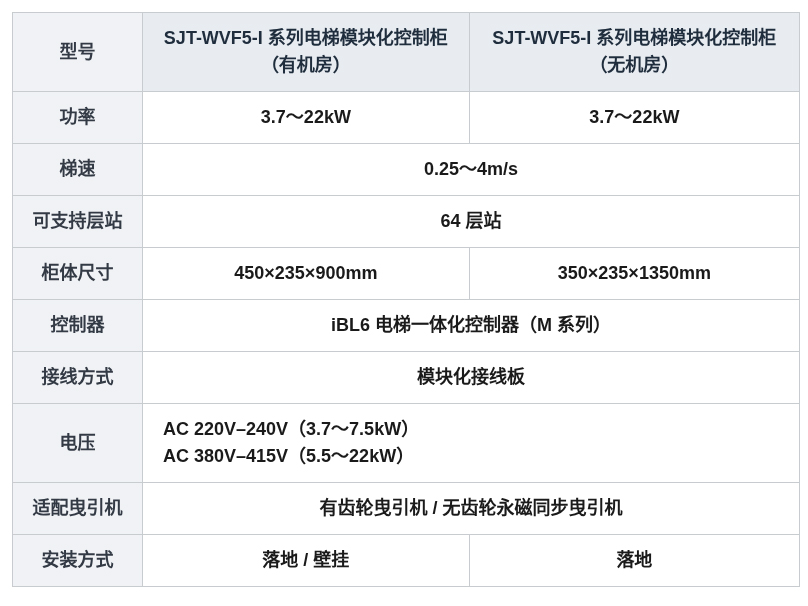

主要参数

· 控制柜电压：AC3PH 220V+10%-15% 50Hz±5%；AC3PH 380V±15% 50Hz±5%

注：最大功率等级可以覆盖至 75kW，但柜体尺寸需要相应调整。

适用范围

1. 适用范围：单梯、两梯并联及 3~8 梯群控（配接群控板）

2. 速度范围：0.25~4 米/秒

3. 适用梯型：客梯、货梯、病床梯、住宅梯、观光梯

4. 适用楼层：64 层站以下

5. 适用于有齿轮曳引机及无齿轮永磁同步曳引机
